電磁式觸控吸波材 Home > 產品介紹 - 電磁式觸控合金板
電磁式觸控吸波材

優異性能

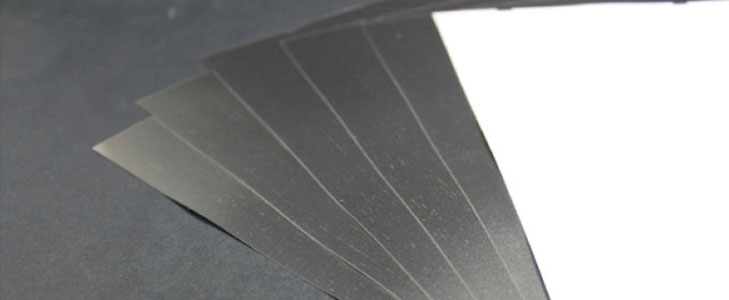

1. 本產品是以高導磁性金屬與PET薄片壓製而成,質地非常輕薄、柔軟且易於使用。

2. 在磁場低於100kHz時本產品有極優秀之防護屏蔽功能。

3. 單片使用可屏蔽100μT(1000mG毫高斯),多曾搭配使用將可屏蔽更高單位之低頻磁場干擾。

4. 當本產品遭受外力彎曲、衝擊導致破裂時,僅會對防磁性能產生極小之影響。

5. 為達最佳屏蔽效率建議大面積鋪裝使用。

產品應用

  • 降低或抑制電器產品如:個人電腦、手機、DVD、DSC等裝置內之 誘導器所產生之磁性干擾。
  • 如住宅靠近電纜線或高壓電塔,本產品可做為建築物屏蔽低頻磁場 之用。
  • 對於易受地理磁極或流動磁場干擾之儀器或器材,可使用本產品做 成空間性全面屏蔽。
  • 解決電磁式觸控面板干擾。
  • 使用範例 柱狀低頻磁場防護盒 箱型低頻磁場防護盒


    尺寸規格表

    類型 捲狀 片狀
    尺寸 60mm~300mm 100mm~300mm
    50M 400mm
    產品代碼 FKR60x50M FKR-100x400
    厚度 0.12mm
    磁通密度, B 800 (DC H=800 A/m) 1.23T
    最大導磁率, μ max(DC) 70,000
    操作溫度範圍 -40~+80

    *雙面膠適用於 610mm x 460mm 之長度


    電磁波屏蔽圖

    0 10 20 30 40 1 10 100 1000 頻率 (KHz) (dB) MX-F/MX-FR 厚度 重量比 0.12 mm 57 圖一、 不同頻率區間之磁波屏蔽效率(測試方法: Advantest法; 受測尺寸 150mm x 150mm) 磁波 0 10 20 30 40 (dB) 50 1µT(10mG) 10(100mG) 40 90 100(100mG) 1000 頻率 (KHz) 圖二、 在 50Hz 時的磁場屏蔽效率(測試方法: ASTM法; 受測尺寸 470mm x 470mm x 470mm 屏蔽盒) MX-FR 20 layers 厚度 重量比 24 mm 57 MX-FR 8 layers 0.96 23 MX-FR 4 layers 0.48 11 MX-FR 2 layers 0.24 6 MX-FR 1 layer 0.12 3

    0 10 20 30 40 (dB) 50 1µT(10mG) 10(100mG) 100(100mG) 1000 頻率 (KHz) 圖三、直流電磁場之屏蔽效率(測試方法: ASTM法; 受測尺寸 470mm x 470mm x 470mm 屏蔽盒) MX-FR 20 layers 厚度 重量比 24 mm 57 MX-FR 8 layers 0.96 23 MX-FR 4 layers 0.48 11 MX-FR 2 layers 0.24 6 MX-FR 1 layer 0.12 3
