鐵氧體貼片
鐵氧體貼片 Home > 產品介紹 - X FERRITE
鐵氧體吸波材

產品規格

概述/Outline:

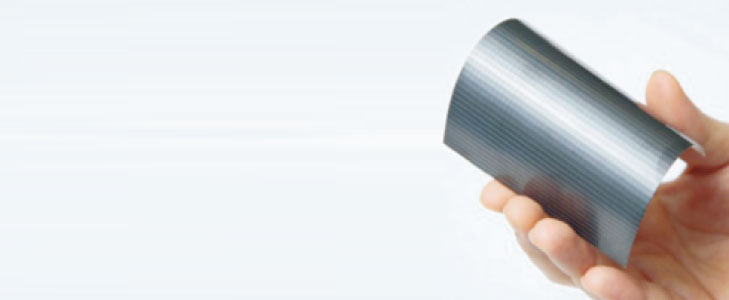

  1. FS系列為厚度0.10~0.3毫米,由鎳-鋅-銅複合而成,切割成方格狀的鐵氧體薄貼片。此鎳-鋅-銅製成薄片背有黏貼底模,是以活性陶瓷磁性材料研製而成,單位型態為一正方網格。

特點/Features:

  1. - 高導磁,高磁通密度
  2. - 可彎曲
  3. - 抑燃性(UL94V0)
  4. - 無鹵

應用/Application:

  1. - 無線充電
  2. - 近場通訊 (無線通訊)
  3. - 低頻電磁波干擾

產品規格

Grade MX-KO150 MX-KO310 MX-KO380 MX-KO660
Material Ni-Zn-Cu Ferrite Ni-Zn-Cu Ferrite Ni-Zn-Cu Ferrite Ni-Zn-Cu Ferrite
Max. Size (mm) 135x135 135x135 135x135 135x135
Thickness (mm) 0.05~0.30 0.05~0.30 0.05~0.30 0.05~0.30
μ′@100KHz 150 310 380 660
Curie Temp (℃) 215 210 150 100
Environment RoHS/Halogen free RoHS/Halogen free RoHS/Halogen free RoHS/Halogen free


電磁波吸收圖

Comolex Permeability 10E+0.5 Frequency [Hz] Frequency vs Permeability 10E+0.6 10E+0.7 10E+0.8 MX-KO150 MX-KO150 MX-KO310 MX-KO310 MX-KO380 MX-KO380 MX-KO660 MX-KO660 1000 900 800 700 600 500 400 300 200 100 0

結構圖

PET COVER TAPE:0.01 ~ 0.05mm FERRITE SHEET :0.05 ~ 0.30mm ADHESIVE TAPE:0.01 ~ 0.05mm RELEASE LINER (PET/PAPER) Optional fabrication: üLamination with many kinds of film. üComplicated shape. üAdjustment to requested m
